Kuivtüüpi trafo: mida peaksite teadma enne selle valimist?

1. Mis on kuivtrafo?

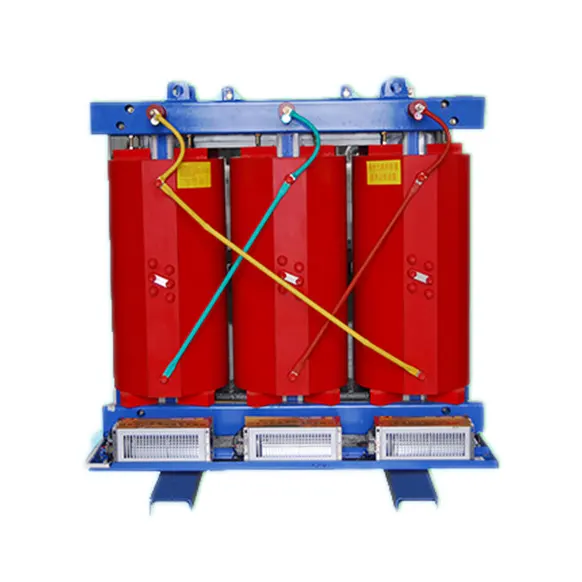

A kuivtüüpi trafo on staatiline elektriseade, mis edastab energiat elektromagnetilise induktsiooni abil, kasutamata isolatsiooniks või jahutamiseks vedelikku (õli). Selle asemel on selle südamik ja mähised kapseldatud tahketesse isoleermaterjalidesse, nagu epoksü- või polüestervaik, ning soojus hajub loomuliku või sunnitud õhuringluse teel.

See disain välistab täielikult õlilekke ja tulekahju ohu, muutes kuivtrafod eelistatud valikuks siseruumides, tihedalt asustatud hoonetes ja keskkonnatundlikes piirkondades.

2. Peamised eelised ja tüüpilised rakendused

Levinud rakendused:

Haiglad, andmekeskused, kõrghooned
Tööstusettevõtted (keemia, tekstiil, kaevandus)
Taastuvenergia süsteemid (madal tuul, päike)
Mere- ja avamereplatvormid (sobivate korpustega)
Piirangud, mida meeles pidada:
Kõrgem algkulu kui õliga täidetud trafodel
Madalam soojuse hajumise efektiivsus – standardkonstruktsioonide puhul piirdub tavaliselt alla ~2000 kVA
Mõnel juhul veidi suurem kuuldav müra

3. Kaks peamist tüüpi: VPI vs. Cast Coil

Valikunõuanne. Kui teie saidil on kõrge õhuniiskus, söövitavad gaasid või sagedased pesud, valige valuspiraal. Puhta ja kuiva sisekeskkonna jaoks pakub VPI  parimat väärtust.

4. Võtme valiku parameetrid

Enne trafo määramist tehke need selgeks.

5. Paigaldamise ja kasutuselevõtu põhitõed

Hea trafo võib enneaegselt üles öelda, kui paigaldamine on lohakas. Järgige neid kriitilisi punkte.

Asukoht ja kliirens

• Paigaldage kuiva, hästi ventileeritavasse kohta – ilma söövitavate gaaside, tilkuva vee ja üleujutusohuta.

• Õhuringluse tagamiseks hoidke korpuse ümber vähemalt 12–18 tolli (30–45 cm) vaba ruumi.

Vundament ja paigaldus

• Asetage tasasele vibratsioonikindlale alusele, mis talub kogu raskust.

• Kui põranda resonants on võimalik, kasutage vibratsioonivastaseid padju.

Elektriühendused – teha

• Kasutage klemmide külge painduvaid vask/alumiiniumlinke – see hoiab ära mehaanilise pinge tõmbamise puksidele.

• Pingutage kõik poltühendused juhendis määratud pöördemomendi väärtustega. Liigne pingutamine võib keermeid kahjustada; alapingutamine põhjustab kuumaid kohti.

• Maandus: Ühendage nii korpus kui ka neutraalpunkt kindlalt jaama maandusvõrguga.

Kasutuselevõtueelsed kontrollid

Isolatsioonitakistuse test: kasutage megaohmmeetrit (500 V või 1000 V skaala). Minimaalne vastuvõetav väärtus: 2 MΩ nimipinge kV kohta. Kui see on madalam, kuivatage mähised enne pingestamist.
Veenduge, et kõik sisemised otsad vastaksid tüübisildi diagrammile.
Testige ventilaatori tööd ja termostaadi/termistori häireid enne sisselülitamist.

6. Igapäevane kasutamine ja hooldus – tõeline töö

Pidage meeles: vähe hooldust ei tähenda hoolduse puudumist. Väikese hooldusega saavutatakse 20–30-aastane kasutusiga.

Puhastamine – prioriteet nr 1

Tolmu kogunemine on kuivtüüpi trafode suurim vaenlane. See püüab kinni kuumuse, soodustab osalist tühjenemist ja vähendab dielektrilist tugevust.

Puhastage vähemalt kord aastas – tolmustes või tööstuspiirkondades sagedamini.
Kasutage mittemetallist otsikuga tolmuimejat või kuivatage suruõhku rõhul < 25 psi (170 kPa) – ärge kunagi kasutage kõrget rõhku, mis võib kahjustada isolatsiooni või suruda tolmu sügavamale.

Visuaalne ja mehaaniline kontroll (iga 6–12 kuu järel)

Isolatsiooni jälgimine

• Salvestage isolatsioonitakistuse väärtused igal aastal (või pärast suuremaid töid).

• Võrrelge eelmiste näitudega – järjepidev langustrend on hoiatussignaal, isegi kui absoluutväärtus on endiselt üle miinimumi.

7. Levinud vead ja praktilised abinõud

8. Kiirviide – valiku kontrollnimekiri

1. ☐ Koormusarvutus + 20–25% marginaal

2. ☐ Nimetatud pinge vastab süsteemile

3. ☐ Isolatsiooniklass – F või H, olenevalt keskkonnast

4. ☐ Tüüp – VPI (puhas siseruumides) vs Cast Coil (karm)

5. ☐ IP reiting – IP20 (siseruumides) / IP23+ (väljas/märg)

6. ☐ Jahutus – loomulik või ventilaatoriga

7. ☐ Kliirens, ventilatsioon ja põranda koormus on kontrollitud

8. ☐ Maandus- ja pöördemomendi väärtused on dokumenteeritud

A kuivtüüpi trafoon investeering ohutusesse, töökindlusse ja keskkonnanõuetele vastavusse. Selle edukus sõltub vähem nimesildist, vaid pigem kolmest praktilisest valikust.

• Valige realistlike marginaalide ja keskkonnakaitsega.

• Paigaldage ettevaatlikult – head ühendused ja hea õhk.

• Hooldage regulaarse puhastamise ja trendipõhise jälgimisega.

Tehke need kolm asja hästi ja teie kuivtrafo teenib aastakümneid probleemivabalt.
