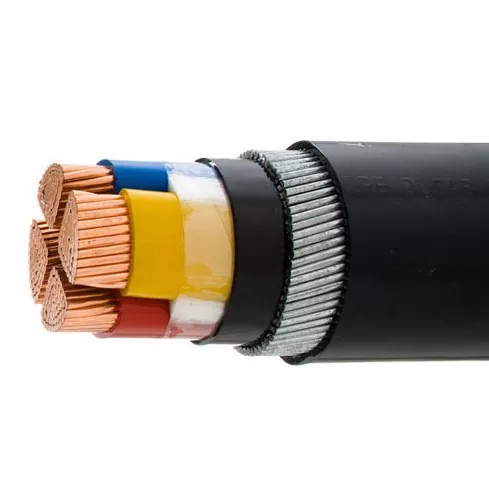

See küsimus kerkib esile peaaegu igal kaabli spetsifikatsiooni koosolekul. Lühike vastus: pole ühtset globaalset määratlust. Erinevad standardiasutused tõmbavad piiri erinevatesse kohtadesse ja see ebaselgus võib projekti elluviimisel põhjustada tõsist peavalu.

Kolm standardit, kolm erinevat vastust

Praktiline konsensus: alla 2000 V on madalpinge, üle 35 kV kõrgepinge ja kõik vahepealne on keskpinge. Hall ala on vahemikus 1kV kuni 2kV, kus klassifikatsioon sõltub täielikult sellest, milline standard teie projekti juhib.

Tõeline vastus: see sõltub teie projekti asukohast

Inseneride ja hankemeeskondade jaoks on akadeemiline arutelu vähem oluline kui teadmine, milline standard teie konkreetse installi puhul kehtib.

USA projektid (IEEE/NEC raamistik): Keskpinge kaabelalgab 2000 V-st. Kõige tavalisemad kaablite hinnangud on 5 kV, 8 kV, 15 kV, 25 kV ja 35 kV. Tuumaelektrijaamade puhul pidage meeles, et IEEE 1186-2025 pikendab nüüd keskpinge ülemmäära 46 kV-ni.

Rahvusvahelised projektid (IEC raamistik): keskpinge algab tavaliselt 1 kV-st. Standardhinnangud hõlmavad 3,3 kV, 6,6 kV, 11 kV, 22 kV ja 33 kV. Näiteks Austraalia standard AS/NZS 1429.1 hõlmab kaableid vahemikus 1,9/3,3 kV kuni 19/33 kV.

Päikese- ja taastuvenergia projektid: süsteemi pinged jäävad tavaliselt vahemikku 1 kV kuni 35 kV. Kaks levinumat taset on 15kV (sobib 12,47kV või 13,8kV võrguühendusega) ja 35kV (sobib 34,5kV).

Kolm kriitilist parameetrit, mida peate kontrollima

Kaabli nimipinge on tavaliselt märgitud Uo/U, näiteks 6,35/11kV. Siin on, mida iga number tähendab:

Ärge vaadake lihtsalt kaabli "pingeklassi" ja eeldage, et see sobib. Sobitage Uo oma süsteemi faasidevahelise pingega ja U oma süsteemi faasidevahelise pingega. Selle valesti eksimine on üks levinumaid kaabli enneaegse rikke põhjuseid.

Varjestatud vs varjestamata: millal on see kohustuslik?

Teine küsimus, mis järgneb täpselt: millisel pingel on mul vaja varjestatud kaablit?

Üle 5 kV töötavate kaablite puhul ei ole varjestus valikuline. Metallkilp võrdsustab elektrivälja pingeid, kannab veavoolu ja kaitseb elektromagnetiliste häirete eest. IEEE 1816-2024 pühendab terve standardi varjestatud kaablite 2,5 kV kuni 46 kV õigele otsatamisele ja splaissimisele, rõhutades, et otste töötlus on sageli kriitilisem kui kaabel ise.

Otsuste kiirjuhend

Alumine rida

Keskpinge kaabelalgab kuskil 1kV ja 2,5kV vahel, olenevalt sellest, millist standardit teie projekt järgib. USA projektide puhul on praktiline vastus 2000 V. IEC juhitavate projektide puhul on see 1 kV.

Läviväärtusest olulisem on järgmine: mõistke oma süsteemi tegelikke Uo/U väärtusi, kinnitage varjestuse nõue ja pöörake sama palju tähelepanu lõpetamise tööde teostamisele kui kaabli spetsifikatsioonidele. Maailma kalleim kaabel ebaõnnestub enneaegselt, kui ühenduskoht on halvasti tehtud.
