Kuidas rakendatakse koormuse katkestuslülitit keskpinge elektrijaotusvõrkudes?

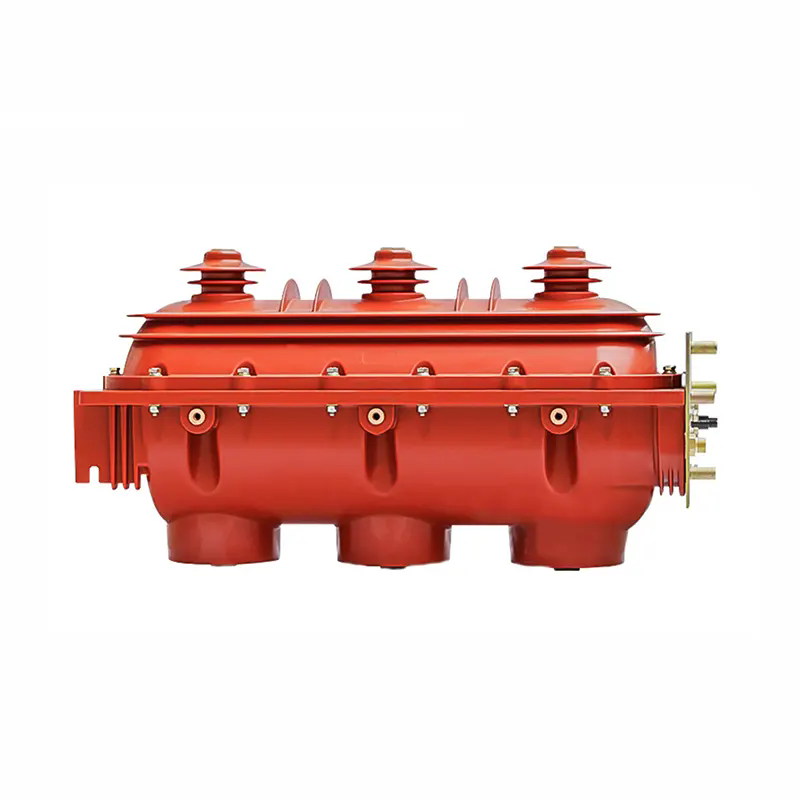

A Laadige katkestuslüliti(LIS) on kriitiline lülitusseade, mida kasutatakse keskpinge elektrijaotussüsteemides, et ohutult tekitada või katkestada koormusvoolu normaalsetes töötingimustes. Tavaliselt paigaldatakse see alajaamadesse, ring-peaseadmetesse, tööstuslikesse elektrisüsteemidesse ja kommunaalteenuste jaotusvõrkudesse, kus on vaja kontrollitud isolatsiooni ja töö järjepidevust. Erinevalt lihtsatest lahklülititest on koormuse katkestuslüliti loodud spetsiaalselt voolu katkestama, ilma et see kahjustaks süsteemi või tekitaks vastuvõetamatuid kaareohtu.

Selle artikli keskne eesmärk on selgitada, kuidas koormuse katkestuslüliti töötab reaalses elektrijaotuskeskkonnas, kuidas selle struktuuri- ja elektrilised parameetrid mõjutavad jõudlust ja kuidas see ühtlustub muutuvate võrgunõuetega. Uurides disainiomadusi, rakenduse stsenaariume ja tööga seotud kaalutlusi, annab see sisu otsustajatele, inseneridele ja hankespetsialistidele selge tehnilise teabe, mis on kooskõlas levinud otsingukäitumise ja professionaalsete lugemisharjumustega.

Koormuskatkestavaid lüliteid kasutatakse tavaliselt feederi juhtimiseks, sektsioonideks, trafo isoleerimiseks ja silmusvõrgu haldamiseks. Need on sageli ühendatud kaitsmete või kaitsereleedega, et tagada koordineeritud tõrkekaitse, säilitades samal ajal süsteemi töökindluse. Nende roll muutub üha olulisemaks, kui elektrisüsteemid laienevad, detsentraliseerivad ja integreerivad taastuvaid ja hajutatud energiaressursse.

Tehniline struktuur ja põhiparameetrid

Tehnilisest vaatenurgast integreerib koormuse katkestuslüliti mehaanilised lülituskomponendid kaarekustutustehnoloogia, isolatsioonisüsteemide ja käsitsi või mootoriga töömehhanismidega. Disain võimaldab lülitil katkestada nimikoormusvoolu, säilitades samal ajal dielektrilise terviklikkuse enne ja pärast tööd.

Allpool on koondatud ülevaade keskpinge koormuse katkestuslüliti tüüpilistest tehnilistest parameetritest. Tegelikud väärtused võivad olenevalt süsteeminõuetest ja piirkondlikest standarditest erineda, kuid loetletud parameetrid kajastavad levinud valdkonna konfiguratsioone.

Need parameetrid mõjutavad otseselt seda, kuidas koormuse katkestaja lüliti töötab rutiinsete lülitustoimingute, hoolduse isoleerimise ja võrgu ümberkonfigureerimise ajal. Näiteks määravad nimivool ja lühiajaline vastupidavus sobivuse suure koormusega sööturitele, samas kui isolatsioonikeskkond mõjutab hooldusintervalle ja keskkonnasobivust.

Struktuuriliselt on enamik koormuse katkestuslüliteid konstrueeritud nähtava isolatsiooniga, mis tagab hooldusohutuse tagamiseks selge avatud pilu. Seda funktsiooni hinnatakse eriti kommunaal- ja tööstuskeskkondades, kus töö kontrollimine on kohustuslik. Lisaks on tavaliselt integreeritud blokeerimissüsteemid, et vältida väärkasutust, näiteks lüliti sulgemist, kui maandus on sisse lülitatud.

Süsteemi integreerimine ja tööga seotud kaalutlused

Kui seda kasutatakse elektrijaotussüsteemis, toimib koormuse katkestuslüliti nii töö- kui ka ohutusseadmena. Selle esmane roll ei ole rikke katkestamine kõrgete lühisetasemete korral, vaid kontrollitud lülitamine koormuse all ja turvaline isolatsioon hoolduse või süsteemi ümberkonfigureerimise ajal.

Rõnga põhiseadmetes ja sekundaaralajaamades võimaldavad koormuse katkestuslülitid paindlikku võrgutopoloogiat. Võrgu sektsioone saab isoleerida ilma üles- või allavoolu varustust katkestamata, toetades suuremat teenuse järjepidevust. Tööstusrajatistes võimaldavad need teatud protsessiliinide või trafode kontrollitud väljalülitamist, hoides ülejäänud süsteemi pinge all.

Koordineerimine kaitseseadmetega on peamine tööalane kaalutlus. Paljudes konstruktsioonides on koormuse katkestuslüliti kombineeritud voolu piiravate kaitsmetega. Rikketingimuste korral kustutab kaitse tõrke, lüliti tagab nähtava isolatsiooni ja ohutu lahtiühendamise. Selline koordineerimine vähendab seadmete pinget ja lihtsustab rikkejärgset hooldust.

Toimivust mõjutavad ka keskkonna- ja paigaldustegurid. Välise koormuse katkestuslülitid peavad taluma temperatuurikõikumisi, niiskust, saastet ja UV-kiirgust. Siseruumides kasutatavad variandid, eriti metallist suletud lülitusseadmetes, rõhutavad kompaktsust ja operaatori ohutust. Valik gaasi-, vaakum- või õhkisolatsiooniga konstruktsioonide vahel peegeldab sageli pigem regulatiivseid suundumusi, elutsükli kulude analüüsi ja hooldusstrateegiat kui üht tehnilist eelist.

Levinud küsimused koormuse katkestuslülitite kohta

K: Kuidas erineb koormuse katkestuslüliti praktilistes rakendustes kaitselülitist?
V: Koormuslüliti on ette nähtud nimikoormuse voolu katkestamiseks ja isolatsiooni tagamiseks, samas kui kaitselüliti on võimeline katkestama korduvalt suuri rikkevoolusid. Praktikas kasutatakse koormuse katkestuslüliteid operatiivseks lülitamiseks ja sektsioonideks, samas kui kaitselülitid tegelevad süsteemi kaitsega. See eristus võimaldab kulutõhusat süsteemi projekteerimist, ilma et see ohustaks ohutust või töökindlust.

K: Kuidas on tagatud tööohutus lülitamise ja hoolduse ajal?
V: Tööohutus saavutatakse nähtavate isolatsioonivahede, mehaaniliste ja elektriliste blokeeringute, maanduslülitite ning rahvusvaheliste standardite järgimise kaudu. Need funktsioonid tagavad, et lülitit ei saa kasutada ebaturvalistes tingimustes ja et hoolduspersonal saab enne töö alustamist visuaalselt isolatsiooni kinnitada.

Tööstuse suund, rakenduste laiendamine ja kaubamärgi viide

Kuna elektrijaotusvõrgud arenevad edasi, laieneb paralleelselt ka koormuse katkestuslüliti roll. Linnastumine, võrgu automatiseerimine ja hajutatud energia integreerimine suurendavad nõudlust seadmete järele, mis toetavad paindlikku tööd, kompaktset paigaldust ja suurt töökindlust. Kommunaalettevõtted ja tööstuskasutajad eeldavad üha enam, et lülitusseadmed integreeruvad sujuvalt seiresüsteemide, kaugjuhtimisplatvormide ja standardsete modulaarsete lülitusseadmetega.

Tootjad reageerivad sellele, täiustades mehaanilist vastupidavust, optimeerides isolatsioonisüsteeme ja kohandades disainilahendusi rangemate keskkonna- ja ohutusnõuetega. Kuigi Load Interrupter Switchi põhiline tööpõhimõte jääb järjepidevaks, laieneb selle rakendusala taastuvenergia alajaamadele, andmekeskustele, transpordi infrastruktuurile ja nutikale võrguprojektidele.

Selles kontekstisÜKSpakub Load Interrupter Switch lahendusi, mis on loodud vastama rahvusvahelistele standarditele ja erinevatele rakendusnõuetele. Struktureeritud projekteerimise, kontrollitud tootmisprotsesside ja rakendusele keskendunud konfiguratsioonide kaudu toetab DAYA kliente, kes otsivad keskpinge jaotussüsteemides stabiilset jõudlust ja pikaajalist tööjärjepidevust.

Laadige katkestuslülitii rakendustega seotud projektikonsultatsioonide, tehniliste selgituste või tootevaliku toe saamiseks julgustatakse huvitatud isikuidvõtke meiega ühendustotse. Saadaval on spetsiaalne tehniline meeskond, et arutada süsteeminõudeid, konfiguratsioonivalikuid ja juurutamise kaalutlusi, mis on kooskõlas kohalike standardite ja töö ootustega.
