Kuidas vaakumkaitselüliti töötab?

Sellevaakumkaitselülition hädavajalik lülitusseadmed toitesüsteemis. See koosneb peamiselt kolmest osast: raam, kaare kustutamiskamber (st vaakummull) ja töömehhanism. Nende hulgas on juhtiv vooluring kaitselüliti põhiosa, mis koosneb hoolikalt sisselaskeava ja väljalaskeava juhtivvardadest, isoleerivaid tuge, juhtivaid klambreid, pehmeid ühendusi ja vaakumkaare kustutuskambreid.

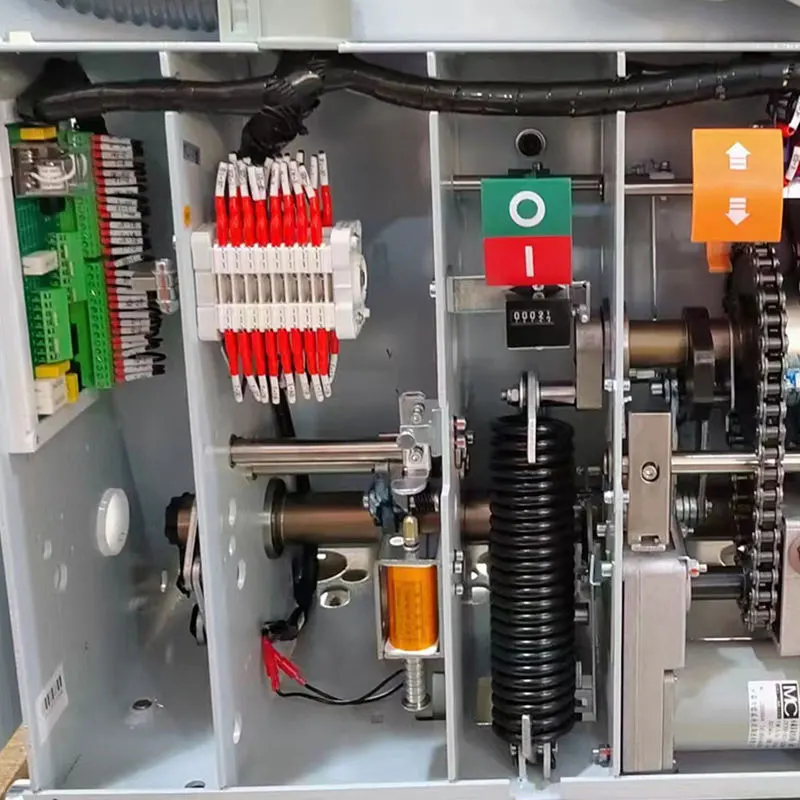

Töömehhanism vastutab kaitselüliti sulgemis- ja avamisoperatsioonide läbiviimise eest, sealhulgas sulguvad vedrud, energiasalvestussüsteemid, ülevooluväljaanded, avamis- ja sulgemismähised ja muud komponendid. Töötades saavutab mehhanism voolu täpse kontrolli elektrienergia salvestamise, elektrilise avamise ja sulgemise ning käsitsi funktsioonide kaudu.

Kui vool jõuab etteantud väärtuseni, siisvaakumkaitselülitiKasutab kaare kustutamiseks plasma kiire difusiooni kustutamiseks praeguseid nullristumisomadusi kõrge vaakumkeskkonnas, vähendades voolu tõhusalt. Keskel hõlmab see mitut etappi, näiteks energia salvestamine ja sulgemine. Täpsete mehaaniliste toimingute seeria kaudu tagatakse kaitselüliti stabiilsus ja usaldusväärsus.

Avamisoperatsioon on see, et kui kaitselüliti on suletud olekus, võetakse sisse avasignaal ja avane elektromagnet hakkab töötama, põhjustades rauasüdame meelitamise. See toiming põhjustab avamise vabastamise ülemise varda liikumise ülespoole, mis omakorda põhjustab reisi võlli pöörlemist. Ahelareaktsioonide seeria juhib ülemise varda ülespoole ja lükkab painutatud plaadi, põhjustades selle, et poolvõll juhtis vastupäeva pöörlema. Kuna poolvõll ja klapp -käsi on lukustatud, jõustub avavedru kohe, surudeskaitselülitiavamismeetme lõpuleviimiseks.
